Projetando PCB Milling Machine, CNC 2418






1x 775 Motor DC + Madril ER11 Porca Pinça aqui

Desenho Técnico


6x 24cm Perfil v-slot 20x20
2x 18cm Perfil v-slot 20x20




Desenho Técnico

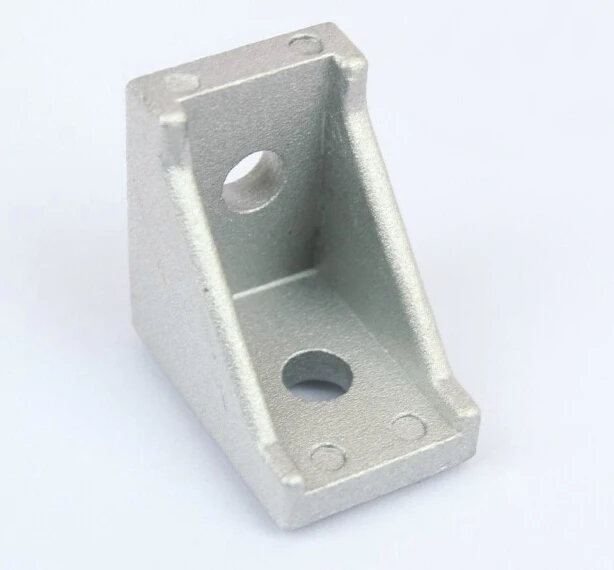

10x 2020 Brackets



Fixador de eixo SK8 8mm



Rolamento K08 P08 8mm

Fonte de pesquisa aqui

Tipos de fixadores do motor de passo

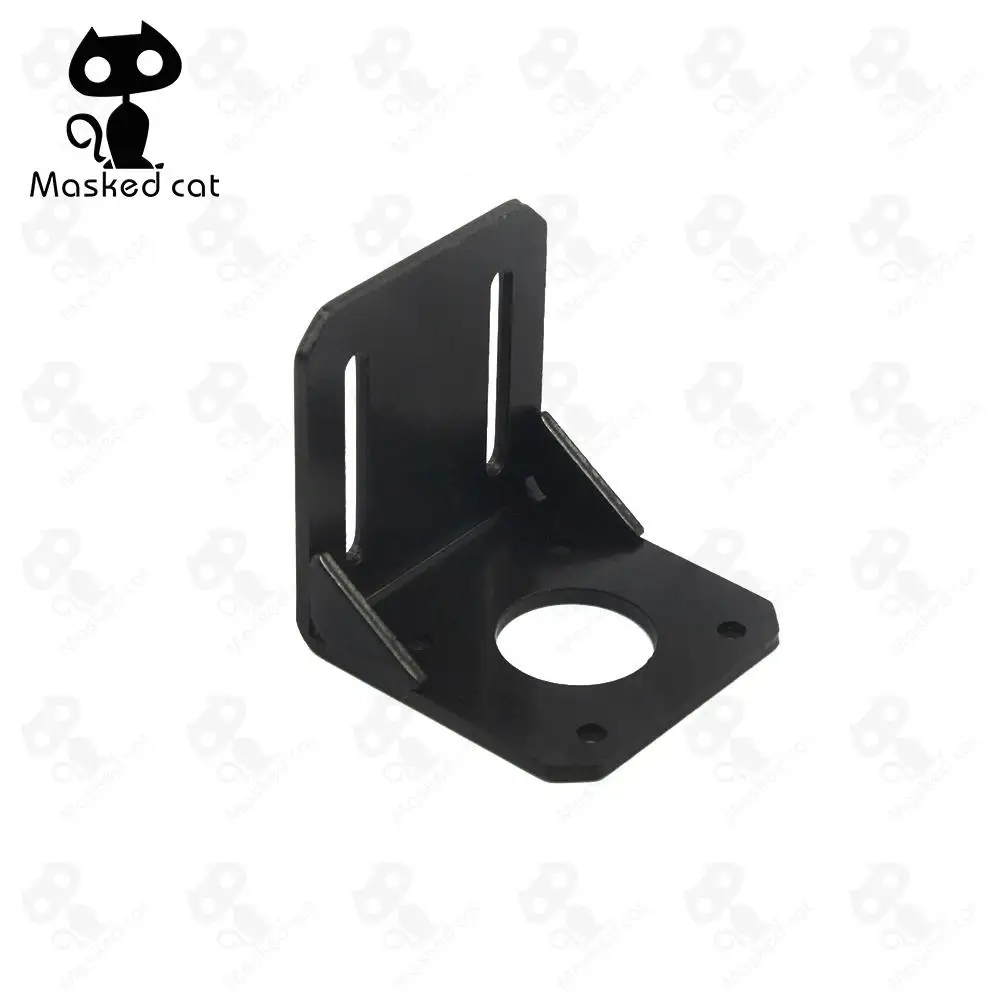

Fixador tipo L Bracket L


Aqui
Fixador tipo Plano Bracket Plate

Fazendo modelo 3D de base.

Acoplador do eixo trapeizodal ao nema 17 2.5 to 8mm

Aqui

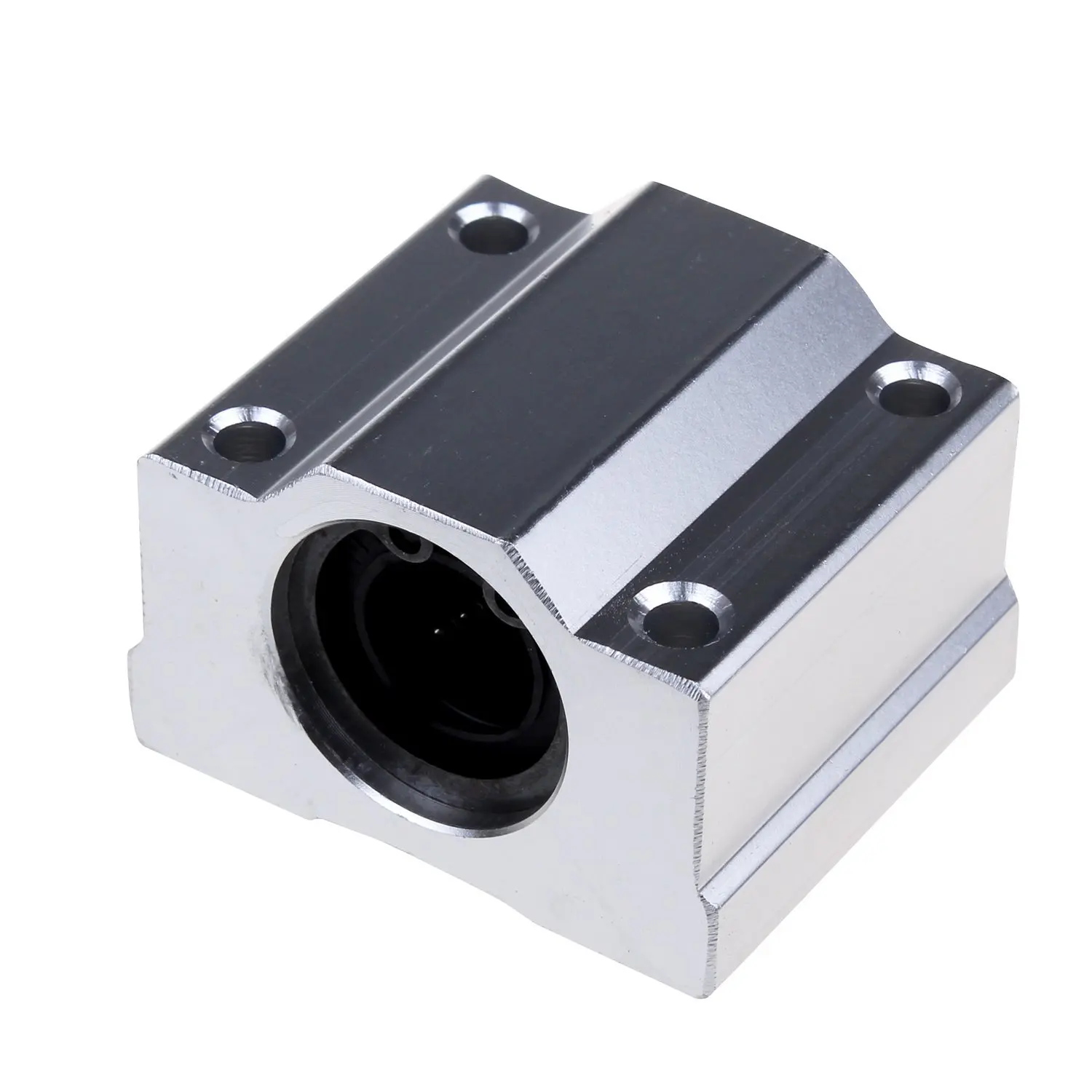

Pillow Block SC8UU
