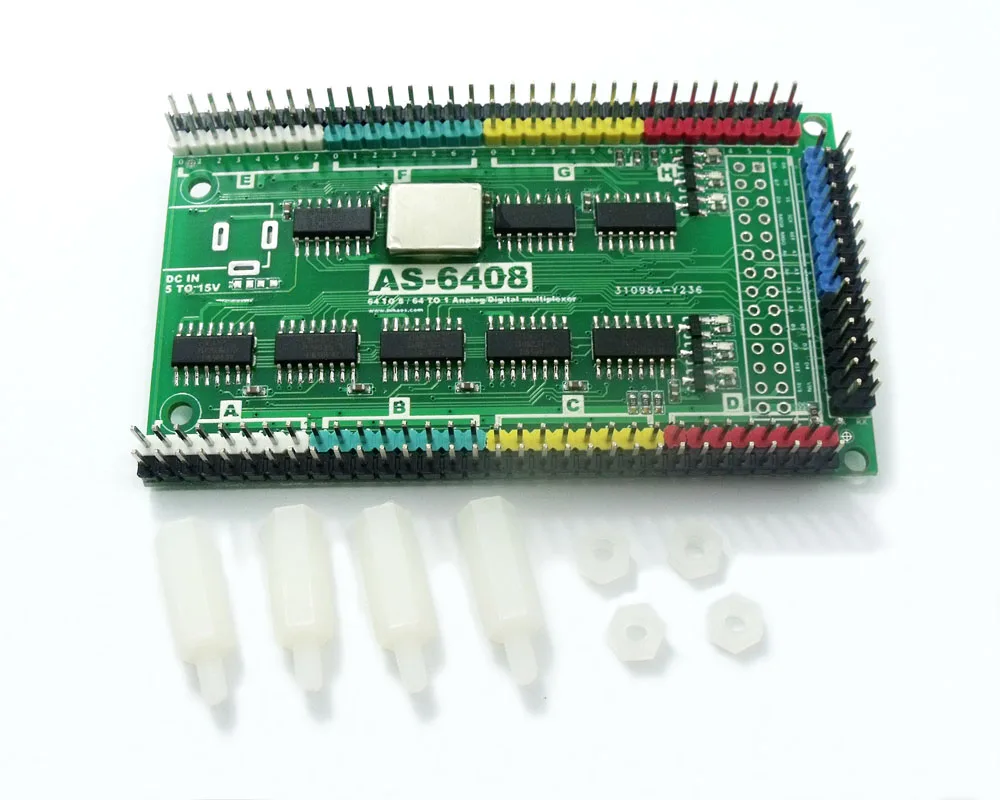

Multiplexador Analógico/Digital AS-6408

Aplicação típica
    O AS-6408 tem dois modos de saída, um é 64CH <-> 8CH e um é 64 <-> 1CH, a saída 1CH é posterior à saída 8CH e eles podem trabalhar ao mesmo tempo.
    O AS-6408 tem o design UNO CORE onboard, isso significa que ele pode trabalhar sozinho para processar a entrada 64CH e ler de A0 a A7 com 10bit ADC, e então enviar dados via TXD / RXD, se você estiver usando o RF UNO CORE ele pode ser Implemente a aquisição de dados sem fio muito fácil.
     O nível do sinal de entrada não deve exceder VCC (faixa de 0 a VCC), caso contrário, pode causar distorção de sinal.
     O sinal de controle é o nível padrão COMS TTL-3.3V.
     Principal IC usando 74HC4051D da NXP, o link da folha de dados:  aqui

Características
    Ampla Gama de Níveis Digitais e Analógicos de Sinal
        Digital: 3V a 20V
        Analógico: ≤20VP-P
    Baixa Resistência ON, 125Ω (Tipo) Acima de 15VP-P Faixa de Entrada de Sinal para VDD-VEE = 18V
    Alta Resistência OFF, Vazamento de Canal de ± 100pA Typ) em VDD-VEE = 18V
    Características do Interruptor Nominal, rON = 5Ω (Tipo) para VDD-VEE = 15V
    Dissipação Muito Baixa de Energia Quiescente sob Todas as Condições de Entrada e Alimentação de Controle Digital, 0.2μW (Tipo) em VDD-VSS = VDD -VEE = 10V
    Decodificação de endereço binário no chip
    5V, 10V e 15V Classificações paramétricas
    Corrente de entrada máxima de 1μA a 18V Acima da faixa de temperatura total da embalagem, 100nA a 18V e 25oC
    Comutação de ruptura antes de fazer elimina a sobreposição de canal
    Uma saída de 8CH e uma saída 1CH
    onboard UNO CORE (  * OPTION *  ), podem trabalhar sozinhas com a saída UART

Especificações
    Fonte de energia
        Com UNO CORE: 3 a 15V
        sem UNO CORE: 3 a 20V
    ON Resistência: 125ohm
    Mudança na ON Resistência: 50ohm
    OFF corrente de fuga no canal: + -0,01nA
    Entrada de capacitância: 30pF
    ENTRADA Baixa: Máx. 1,5V
    ENTRADA ALTA: Mín. 2,2V

    Temperatura de operação: 0 ° C a 55 ° C
    Umidade operacional: 0 a 90% sem condensação
    Temperatura de armazenamento: -20 ° C a 65 ° C

    Tempo de Atraso de Propagação:
        Entrada de Sinal para Saída: 10nS
        Endereço para Sinal de Saída: 120nS de
    Corte (-3dB) Frequência: 20MHz
    THD (Distorção Harmônica Total): 0.12%
    Crosstalk de Endereço-ou-Inibição-para-Sinal: 65 mV PEAK
Fontes: http://www.inhaos.com/uploadfile/otherpic/DOC-AS-6408-V01-20160406.pdf
